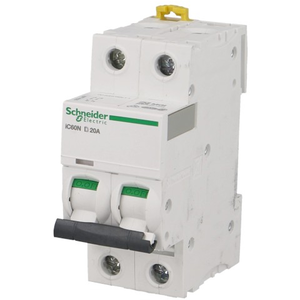

Schneider Schneider A9F75220 Disjoncteur 2P 20A courbe D Acti9 ic60n

Description générale Le disjoncteur modulaire bipolaire Schneider Acti9 iC60N est conçu pour assurer la protection des installations électriques dans les applications tertiaires. Avec un calibre de 20A et une courbe de déclenchement D, il est capable de gérer des courants d'appel élevés, ce qui le rend idéal pour le démarrage de certains équipements. Ce modèle est certifié selon la norme IEC 60898-1 et est équipé d'un pouvoir de coupure de 6000A (EN 60898-1) et de 10kA (EN 60947-2) pour des réseaux de 400Vca. Spécifications techniques Type : Disjoncteur modulaire bipolaire Calibre : 20A Courbe : D Tension : 400Vca Pouvoir de coupure : 6000A (EN 60898-1), 10kA (EN 60947-2) Dimensions : 85 x 36 x 78,5 mm Poids : 0,25 kg Fréquence : 50/60 Hz Indice de protection : IP20 Type de commande : Manette Signalisation locale : Indicateur de déclenchement Mode de montage : Rail DIN Compatibilité et accessoires Compatible avec un bloc différentiel Vigi iC60 (en option) pour une protection supplémentaire. Installation Montage sur rail DIN. Utilisation Protection des circuits électriques contre les courts-circuits et les surintensités. Indicateur de position du contact pour faciliter la visualisation des circuits sous tension. Autres informations Certifié selon les normes EN 60947-2 et EN 60898-1. Référence produit : A9F75220.

Disjoncteur 2 pôles, courbe D. De calibre 20A. Certifié IEC 60898-1. Faites votre choix de SCHNEIDER ELECTRIC dans notre offre de Appareillage tableau electrique | Protection modulaire chez bis-electric sur bis-electric, votre fournisseur de matériel électrique sur internet. Nous vous proposons un catalogue d'appareillage électrique pour l'électricité bâtiment et l'électricité industrielle pour vous aider dans la réalisation de vos installations électriques neuves ou en rénovation. Faites le bon choix parmi notre gamme de Appareillage modulaire > Disjoncteur modulaire > Disjoncteur courbe D Disjoncteur divisionnaire | Appareillage modulaire chez bis-electric - Calibre 20A A9F75220 Disjoncteur bipolaire SCHNEIDER ELECTRIC Acti9 IC60N Disjoncteur bipolaire Acti9 C60N SCHNEIDER ELECTRIC Caractéristiques techniques : Tension: 230V – 400V. Calibre: 20A. Pouvoir de coupure: 6kA-10kA selon norme. Courbe: D. Fréquence: 50/60 Hz. Pôles: 2P. Dimensions LxHxP: 36x85x78.5 mm. Type de raccordement: À cage à vis. Section fil souple: 1 à 16 mm². Section fil rigide: 1 à 25 mm². Dénudage: 14 mm. Couple de serrage : 2 N.m. Applications: Domestique et tertiaire. Certifications: IEC/EN 60898-1 et IEC/EN 60947-2. Taille: 2 modules. Température d'utilisation : -35° à +70°C. Altitude d'utilisation : 0 à 2000m. Informations : La gamme de disjoncteur bipolaire C60N Acti9 SCHNEIDER ELECTRIC, mais aussi d'autres calibres, a un pouvoir de coupure de 6000 A (6kA) en IEC 60898-1 Et 10 000 A (10kA) en IEC 60947-2. Les dimensions standards d'un disjoncteur 2 poles Acti9 IC60N SCHNEIDER ELECTRIC sont 36 mm en largeur, 85 mm en hauteur, et 78.5 mm en profondeur pour une installation sur tableau. Un disjoncteur bipolaire Acti9 IC60N SCHNEIDER ou d'un calibre différent, est adapté pour des circuits suivant la courbe D. L'installation d'un disjoncteur bipolaire IC60N IC60N Acti9 SCHNEIDER ou autre, se fait sur un rail DIN et nécessite un coffret ou une armoire électrique. Le branchement d'un ...

Disjoncteur Schneider Electric Disjoncteur ACTI9 iC60N 2P courbe D 20A - - A9F75220

Gamme : Acti 9. Description des pôles : 2P. In courant assigné d'emploi : 20 A. Pas de 9 mm : 4. Hauteur : 85 mm. Largeur : 36 mm. Profondeur : 78.5 mm. En-tête / Fabricant=Schneider;Type de Produit=Disjoncteur;Tranche de poids=100 à 250 g;Titre=Schneider A9F75220 Disjoncteur 2P 20A courbe D Acti9 ic60n

Disjoncteur ACTI9 iC60N 2P courbe D 20A - SCHNEIDER ELECTRIC - A9F75220

Schneider electric acti9 i60n mcbs 2 pole. Les disjoncteurs multistandards de la série Acti 9 ic60n combinent la protection des circuits contre les courants de court-circuit et la protection des circuits contre les courants de surcharge. Ils protègent également les personnes contre les contacts indirects avec les systèmes tn et it neutres. Entièrement conforme aux normes iec/en 60898 et iec/en 60947-2. Acti 9 est entièrement testé, approuvé et certifié par des tiers nationaux et internationaux.
